Sådan måler du lejestørrelsen: En komplet trin-for-trin guide

For at måle lejestørrelsen skal du bruge tre tal: indre diameter (boring) , den ydre diameter (OD) , og bredde . Brug en skydelære til at måle hver dimension direkte på lejet, eller læs lejets trykte varenummer og afkode det ved hjælp af et standardboringsdiagram. Disse tre mål, registreret i millimeter eller tommer, er alt, hvad der er nødvendigt for at identificere et udskiftningsleje eller bestille et matchende leje fra et katalog.

Lejer ser enkle ud udefra, men et misforhold på selv en halv millimeter i boringsstørrelse kan forhindre en reservedel i overhovedet at passe på en aksel eller et hus. Denne vejledning forklarer præcis, hvordan man måler lejestørrelsen korrekt, det nødvendige værktøj, hvordan man afkoder lejedelenumre og de fejl, der oftest fører til at bestille den forkerte del.

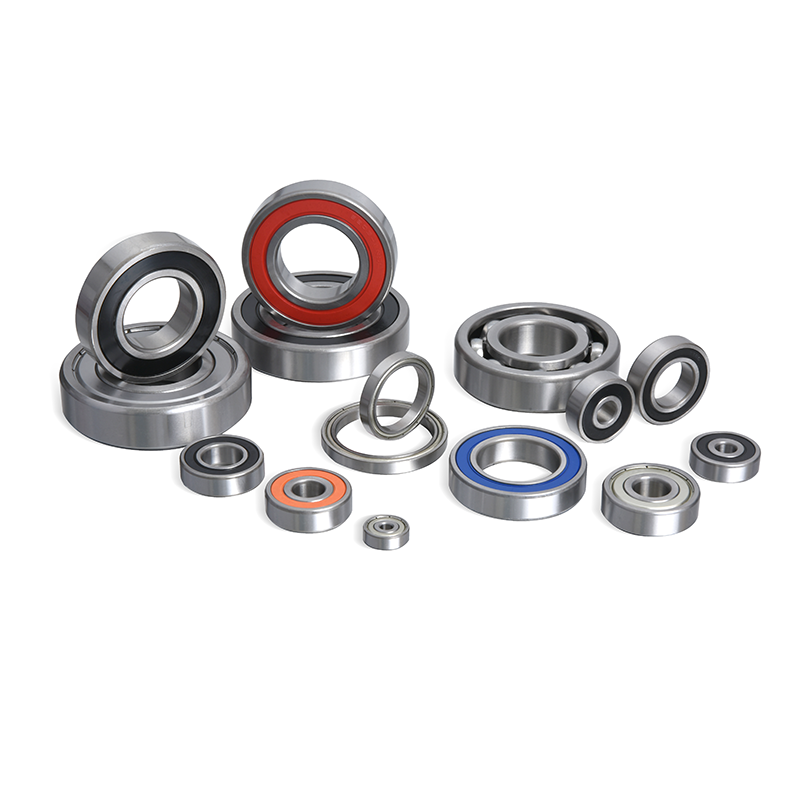

Hvert lejes tre kernedimensioner

Ethvert rulleleje, hvad enten det er et kugleleje eller et rulleleje, er defineret af de samme tre grænsedimensioner, der er fastsat i international standard ISO 15:2017 til metriske kuglelejer og ABMA Standard 9 i USA. At vide, hvad hver dimension repræsenterer, er det første skridt i at måle lejestørrelsen korrekt.

Indvendig diameter (borediameter)

Boringsdiameteren er hullet gennem midten af lejet, hvor akslen passerer igennem. Dette er den mest kritiske dimension, for hvis boringen ikke passer til akseldiameteren, kan lejet ikke installeres. Borestørrelser varierer typisk fra 3 mm i miniaturelejer til over 200 mm i industrilejer.

Ydre diameter (OD)

Den ydre diameter er målet på tværs af yderkanten af lejet, hvor det sidder inde i huset. OD skal matche husets boring præcist nok til at placere lejet uden for stor løshed eller interferens.

Bredde (eller tykkelse)

Bredde refererer til afstanden fra den ene side af lejet til den anden, målt langs rotationsaksen. På tryklejer kaldes denne dimension undertiden højde i stedet for bredde, men den måles på samme måde.

Dimension	Hvad det måler	Typisk værktøj	Fælles Range
Boring (indre diameter)	Diameter af hullet på skaftsiden	Indvendig skydelære, digital skydelære	3 mm til 200 mm
Udvendig diameter	Diameter af husets sideflade	Udvendig skydelære, digital skydelære	8 mm til 350 mm
Bredde	Afstand mellem de to ansigter	Dybdemåler, kaliberkæber	2 mm til 90 mm

Tabel 1. De tre grænsedimensioner defineret under ISO 15:2017 og ABMA Standard 9 for radiale kuglelejer.

Værktøj, der kræves for at måle lejestørrelsen nøjagtigt

En digital skydelære er det mest praktiske værktøj til at måle lejestørrelsen for de fleste brugere, og giver aflæsninger nøjagtige til inden for 0,02 mm. Til snævrere tolerancearbejde forbedrer et mikrometer eller boringsmåler præcisionen yderligere.

Digital og Vernier skydelære

En digital skydelære måler boring, ydre diameter og bredde i et enkelt værktøj ved at skifte mellem dets udvendige kæber, indvendige kæber og dybdestang. Digitale målemarkører aflæses typisk til en opløsning på 0,01 mm eller 0,0005 tommer, mens en traditionel målemarkør aflæses manuelt til omkring 0,05 mm opløsning.

Udvendige og indvendige mikrometer

Et mikrometer giver højere nøjagtighed end en skydelære, ofte inden for 0,001 mm, hvilket gør det til det foretrukne værktøj til præcisionslejer, der bruges i spindler, gearkasser eller rumfartskomponenter, hvor tolerancestabling er vigtig.

Diagrammer med pejlingtal

Hvis lejet stadig har et læseligt delnummer stemplet på dets skjold eller ring, kan et lejenummerdiagram helt erstatte fysisk måling, da selve nummeret koder for boringen, OD og breddeserien.

Værktøj	Typisk nøjagtighed	Bedste brugssag	Begrænsning
Digital skydelære	±0,02 mm	Generel boring, OD, breddekontrol	Batteri afhængig
Vernier Caliper	±0,05 mm	Feltmålinger, intet batteri nødvendigt	Langsommere at læse
Mikrometer	±0,001 mm	Præcisionstolerance verifikation	Begrænset måleområde pr. værktøj
Lejenummerdiagram	Præcis (hvis det er læseligt)	Hurtig identifikation, ingen brug for værktøj	Ubrugelig hvis nummeret er slidt af

Tabel 2. Sammenligning af almindelige værktøjer, der bruges til at måle lejestørrelse og deres typiske nøjagtighedsområder.

Trin-for-trin proces til at måle et leje

At måle et leje korrekt tager mindre end fem minutter, når trinene følges i rækkefølge. Processen nedenfor gælder for kuglelejer, rullelejer og de fleste tryklejer.

1. Rengør lejet med en tør klud eller lavtryksluft for at fjerne fedt, snavs eller rust, der kan forvrænge aflæsningerne.
2. Se efter et trykt varenummer på skjoldet, den indre ring eller den ydre ringflade før måling, da dette kan bekræfte eller springe den manuelle proces over.
3. Mål boringen ved at åbne kaliberens indvendige kæber inde i den indvendige ring og tage aflæsningen ved to punkter med 90 graders mellemrum, og derefter tage et gennemsnit, hvis de er forskellige.
4. Mål den ydre diameter ved at lukke kaliberens udvendige kæber omkring den ydre ring, igen kontrollere to punkter for at bekræfte rundheden.
5. Mål bredden ved at bruge kaliberens dybdeblad eller ved at holde lejet mellem de udvendige kæber på dens side.
6. Afrund til nærmeste standardstørrelse , da fremstillingstolerancer betyder, at en "17 mm" boring kan læses som 16,98 mm eller 17,01 mm på en skydelære.
7. Krydstjek med et borediagram at bekræfte de tre målinger svarer til en ægte, fremstillet lejeserie snarere end en målefejl.

Sådan læser du et lejenummer for at finde dets størrelse

De fleste metriske lejer følger et nummereringssystem, hvor de sidste to cifre i varenummeret angiver borestørrelse, baseret på en formel, der er angivet under ISO 104 og anvendes i hele industrien. For borekoder fra 04 til 96 skal du gange den tocifrede kode med 5 for at få borediameteren i millimeter.

For eksempel et leje nummereret 6203 har en borekode på "03", som falder ind under undtagelsesområdet under 04 i stedet for multiplicer-med-5-reglen. Borekoder 00 til 03 bruger faste værdier i stedet for formlen.

Bore kode	Borediameter	Eksempel varenummer
00	10 mm	6200
01	12 mm	6201
02	15 mm	6202
03	17 mm	6203
04	20 mm (4 x 5)	6204
10	50 mm (10 x 5)	6210

Tabel 3. Standard metriske borekoder baseret på ISO 104, der viser, hvordan de sidste to cifre i et lejenummer oversættes til boringsdiameter.

Det komplette varenummer 6203 fortæller også mere end borestørrelsen: det førende "6" angiver en serie med dybe spor med en enkelt række, og "2" før borekoden angiver en let serie, hvilket betyder, at OD og bredde følger standardiserede værdier på 40 mm OD og 12 mm bredde for den nøjagtige boring og seriekombination.

Metrisk vs tommelejemåling: nøgleforskelle

Metriske lejer måles i millimeter og følger ISO-nummerering, mens tomme-baserede lejer måles i fraktioner eller decimaltommer og følger ANSI/ABMA-nummereringskonventioner, der er almindelige i nordamerikansk udstyr bygget før metrisk standardisering spredte sig globalt.

Feature	Metriske lejer	Inch lejer
Måleenhed	Millimeter (mm)	Tommer (in)
Styrende standard	ISO 15 / ISO 104	ABMA / ANSI
Fælles anvendelsesområde	Globalt, fremherskende på verdensplan	Ældre nordamerikansk udstyr
Nummereringsstil	Bore kode x 5 formel	Fraktioneret boring (f.eks. 1/2 tomme)
Udskiftelighed	Ikke direkte udskiftelig med tomme størrelser	Ikke direkte udskiftelig med metriske størrelser

Tabel 4. Vigtigste forskelle mellem metriske og tomme lejemålesystemer.

Blanding af de to systemer er en af ​​de hyppigste indkøbsfejl. En boring på 19,05 mm er matematisk identisk med 0,75 tommer, men selve lejet vil bære et andet varenummer afhængigt af hvilken standard det blev fremstillet under, så at konvertere tallet alene er ikke tilstrækkelig bekræftelse af pasform.

Sådan måler du et leje uden synlige tal

Når et lejes reservedelsnummer er slidt væk, eller det allerede er svigtet og faldet fra hinanden, skal du måle akseldiameteren og husboringen direkte i stedet for selve lejet, da disse to overflader skal matche lejets boring og OD nøjagtigt.

Mål akslen, hvor lejet sidder ved hjælp af en udvendig kaliber, og mål husets boring ved hjælp af en indvendig kaliber eller teleskopmåler. Akseldiameteren er lig med lejets boringsstørrelse, og husboringen er lig med lejets OD inden for producentens specificerede pasformstolerance. Bredden kan typisk estimeres ud fra det mellemrum, der er tilbage i huset eller matches mod et erstatningskatalog ved brug af de to kendte dimensioner.

Almindelige fejl, der skal undgås ved måling af lejestørrelse

• Måling over snavs eller fedt opbygning, hvilket tilføjer falsk tykkelse til boringen eller OD-aflæsningen.
• Tager kun ét målepunkt i stedet for at kontrollere boringen eller OD i to vinkler for at opfange slid udenom.
• Forvirrer borestørrelse med skaftstørrelse efter at akslen allerede er slidt ned efter flere års lejerotation.
• Blanding af metriske og tomme aflæsninger ved at afrunde en 0,7874-tommer aflæsning til "20 mm" uden at kontrollere, om det faktisk er en tomme-standard del.
• Ignorerer lejets bredde helt og bestilling baseret på boring og OD alene, hvilket kan resultere i en del, der passer til akslen og huset, men efterlader et hul eller forstyrrer tilstødende komponenter.

Ofte stillede spørgsmål

Hvad er den nemmeste måde at måle lejestørrelsen på uden en skydelære?

Den nemmeste metode uden en skydelære er at aflæse delnummeret stemplet på lejets skjold og slå det op på et borediagram, da tallet alene afslører boring, OD og bredde uden noget måleværktøj.

Hvorfor svarer min kaliberaflæsning ikke til en standard lejestørrelse?

En kaliberaflæsning, der falder lidt fra en standardstørrelse, såsom 16,98 mm i stedet for 17 mm, afspejler normalt normal fremstillingstolerance eller mindre slitage, ikke målefejl, og bør afrundes til nærmeste standardboringsstørrelse.

Kan jeg bruge en lineal i stedet for en skydelære til at måle lejestørrelsen?

En lineal kan give en omtrentlig lejestørrelse, men er ikke nøjagtig nok til at bestille en erstatning, da linealaflæsninger typisk kun er præcise til omkring 0,5 mm, hvilket kan spænde over forskellen mellem to tilstødende standardboringsstørrelser.

Hvordan ved jeg, om et leje er metrisk eller tomme-størrelse?

Et leje er metrisk, hvis dets varenummer følger ISO-borekodeformatet, såsom 6203 eller 6309, og det er på størrelse med tommer, hvis tallet refererer til en brøk- eller decimaltommebetegnelse, såsom dem, der bruges i serier med koniske rullelejer.

Betyder lejebredden noget, hvis boringen og OD allerede matcher?

Bredde har stadig betydning, selv når boring og OD matcher, fordi et leje, der er for smalt eller for bredt, kan forskydes inde i huset eller ikke kan sidde mod fastholdende skuldre, hvilket fører til for tidligt slid eller støj.
